PROGRAMADOR PARA MÁQUINA DE LAVAR - APL
O seu "HARDWARE" incorpora entradas, saídas, display e teclados de modo a controlar uma máquina de lavar. Os programas de lavagem estão acomodados em memória não volátil.
A operação da máquina de lavar pode ser acompanhada via comunicação serial em um microcomputador compatível com IBM PC. Tem seleção para armazenamento da água esgotada e utilização da água recuperada, quente e morna. Tem seleção para três níveis de água, trinta programas de dezesseis passos cada.

No modo OPR só os parâmetros PROGRAMA e PASSO estão disponíveis ou seja, não podemos modificar nenhum outro parâmetro do programa selecionado através do teclado. No modo PGM, o display tem seus pontos (decimais) todos acesos indicando que está no modo PROGRAMAÇÃO e então tem-se acesso a todos os parâmetros através da tecla de função.

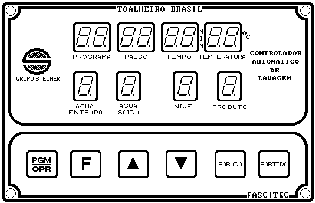

O módulo de controle tem um display com 12 dígitos e 6 teclas sendo:
  • 2 dígitos para o número do programa de lavagem.
  • 2 dígitos para o número do passo do programa.
  • 2 dígitos para o tempo do passo.
  • 2 dígitos para a temperatura da água de lavagem.

  • dígito para o tipo da água usada.
  • dígito para o tipo de saída da água.
  • dígito para o nível da água.
  • dígito para o produto usado.
  • tecla de modo de operação (PGM/OPR).
  • tecla de função.
  • tecla de incremento.
  • tecla de decremento.
  • tecla de PARADA.
  • tecla de PARTIDA.

Características do controlador
